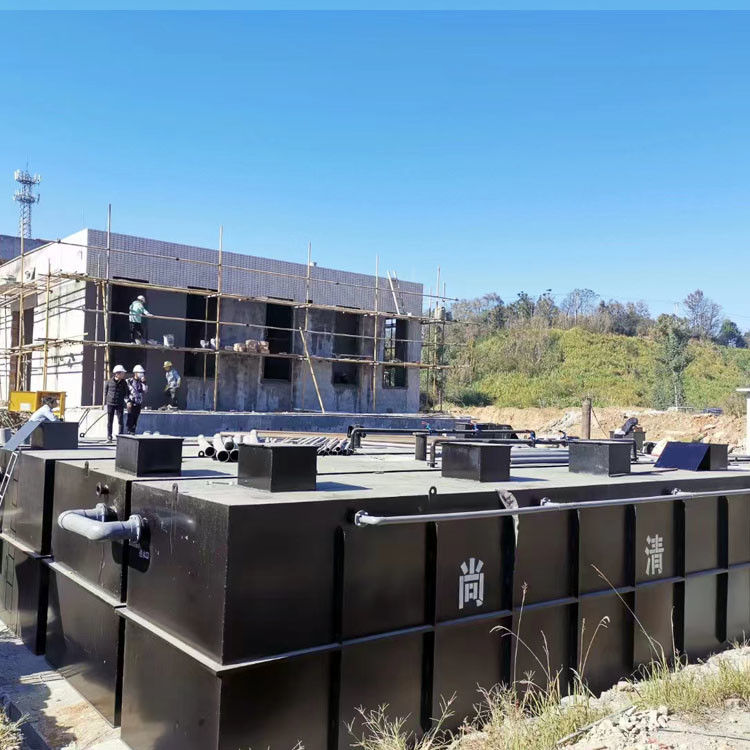

معدات معالجة مياه الصرف الصحي تحت الأرض 50T / D محطة Stp معبأة

معدات معالجة مياه الصرف الصحي المدفونة 50T/D SQDWS-50 تحت الأرض

1، أساس التحضير لمخطط معدات معالجة مياه الصرف الصحي المدفونة
معيار الفئة III في معيار الجودة البيئية للمياه السطحية (GB 3838-2002)؛
معايير الانبعاثات للملوثات من محطات معالجة مياه الصرف الصحي في المناطق الحضرية (GB18918-2002)
جودة المياه للمياه المتنوعة في المناطق الحضرية لإعادة تدوير مياه الصرف الصحي في المناطق الحضرية وإعادة استخدامها (GB/T18920-2002)
إعادة تدوير مياه الصرف الصحي في المناطق الحضرية وجودة المياه البيئية للمناظر الطبيعية (GB/T18921-2002)
كود تصميم إمدادات المياه والصرف الصحي في المباني (GB50015-2003)
كود تصميم الصرف الصحي الخارجي (GBJ14-87)
كود التحميل لتصميم هياكل البناء GB50009-2001
كود تصميم الهياكل الخرسانية GB50010-2002
كود التصميم الزلزالي للمباني GB50011-2001
كود تصميم أساسات البناء GB50007-2002
كود تصميم الحماية من الحرائق للمباني GBJ16-87 (تمت مراجعته في عام 2001)
كود التصميم الكهربائي (GBJ54-83)

2، الخلفية القانونية لنظام معدات معالجة مياه الصرف الصحي المدفونة
في الصين، يتم تنفيذ حماية البيئة كسياسة وطنية أساسية ويحظى بتقدير كبير من قبل المجتمع بأكمله والحكومات على جميع المستويات.أثناء تطبيق المعايير والمواصفات الفنية المذكورة أعلاه، تم إعداد التصميم النظري لمحطة معالجة مياه الصرف الصحي في سياق الوثائق القانونية التالية:
قانون منع تلوث المياه ومكافحته لجمهورية الصين الشعبية (1996)
قانون حماية البيئة لجمهورية الصين الشعبية (ديسمبر 1989)
قانون منع ومراقبة البيئة لجمهورية الصين الشعبية (مايو 1984)
تدابير للإشراف على وإدارة حماية البيئة لمرافق معالجة الملوثات (مايو 1989)
التدابير الإدارية لحماية البيئة لمشاريع البناء (مارس 1986)
3، مبادئ تجميع المخططات لمعدات معالجة مياه الصرف الصحي المدفونة
1. التنسيق والتناغم مع البيئة المحيطة القائمة على المباني فوق سطح الأرض.
2. اعتماد عمليات وتقنيات معالجة محلية ناضجة وموثوقة لضمان أن النفايات السائلة المعالجة تلبي وتتجاوز المعايير الوطنية الحالية لنوعية المياه المتنوعة.وفي الوقت نفسه، تقليل الاستثمار الهندسي وتكاليف التشغيل إلى أقصى حد ممكن، وتقليل المساحة الأرضية للمنشأة بأكملها.
3. اعتماد معدات ومواد ذات علامات تجارية محلية عالية الجودة تتسم بالكفاءة، وتوفير الطاقة، والمتقدمة تقنيًا، وتعمل بشكل مستقر وموثوق، مما يقلل من عبء عمل الصيانة للنظام ويضمن تشغيله الطبيعي على المدى الطويل.
4. النظر بشكل كامل في البيئة العامة، والنظر في تدابير مثل امتصاص الصدمات، ومنع الضوضاء، وإزالة الروائح الكريهة في تصميم مشروع معالجة مياه الصرف الصحي هذا لتقليل التأثير على البيئة المحيطة قدر الإمكان.
5. تصميم المنشأة مدمج ومعقول، وتركيب خطوط الأنابيب أنيق، والتخطيط جميل.
4، نوعية المياه مدخل ومخرج
وفقًا للمعلومات المقدمة من الطرف "أ"، فإن جودة مياه الصرف الصحي الخام المعالجة مسبقًا لهذا المشروع موضحة في الجدول أدناه:

يجب أن تتوافق جودة المياه المعالجة مع معايير المياه السطحية من الدرجة الثالثة المحددة في "معايير تصريف الملوثات لمحطات معالجة مياه الصرف الصحي في المناطق الحضرية" (GB18918-2002)، مع بيانات محددة كما هو موضح في الجدول أدناه:

5، شرح تفصيلي لعملية معدات معالجة مياه الصرف الصحي المدفونة
تخطط هذه العملية لاعتماد عملية "التحميض بالتحلل المائي + الأكسدة التلامسية + الأكسدة التلامسية + الترسيب + غشاء MBR + التناضح العكسي".تتميز هذه العملية بعملية بسيطة، وتكلفة تشغيل منخفضة، وتأثير معالجة جيد، وتشغيل مستقر.إنها حاليًا عملية معالجة مياه الصرف الصحي المحلية الناضجة نسبيًا والتي يمكن أن تضمن بشكل فعال أن مياه الصرف الصحي تلبي معايير التصريف.
استنادا إلى مبادئ تأثير المعالجة الجيدة، وانخفاض تكلفة التشغيل، وانخفاض الاستثمار، فإن تدفق العملية المحددة لهذا التصميم هو كما يلي:

تدخل مياه الصرف الصحي أولاً إلى الخزان المنظم للحصول على جودة وكمية موحدة للمياه.المحتوى العضوي لمياه الصرف الصحي في هذا المشروع مرتفع، مع BOD5/CODcr=0.5، وقابلية جيدة للتحلل الحيوي.ولذلك، فإن استخدام طرق المعالجة البيولوجية لتقليل المحتوى العضوي في مياه الصرف الصحي بشكل كبير هو الأكثر اقتصادا.نظرًا للمحتوى العالي من نيتروجين الأمونيا والمواد العضوية في مياه الصرف الصحي، وخاصة النيتروجين العضوي، أثناء التحلل الحيوي للمادة العضوية، سيتم التعبير عن النيتروجين العضوي في شكل نيتروجين الأمونيا، وهو أيضًا مؤشر مهم لمكافحة التلوث.ولذلك، فإن معالجة مياه الصرف الصحي تعتمد عملية أكسدة التلامس البيولوجي A/O/O غير المؤكسدة والهوائية، والتي تتطلب تقسيم الخزان الكيميائي الحيوي إلى قسمين: خزان المستوى A وخزان المستوى O.يتم رفع مياه الصرف الصحي الموجودة في الخزان المنظم إلى الخزان الكيميائي الحيوي من المستوى A بواسطة مضخة رفع مياه الصرف الصحي للمعالجة الكيميائية الحيوية.في خزان المستوى A، بسبب التركيز العالي للمواد العضوية في مياه الصرف الصحي، تكون الكائنات الحية الدقيقة في حالة نقص الأكسجة.في هذا الوقت، الكائنات الحية الدقيقة هي كائنات دقيقة اختيارية، والتي تحول النيتروجين العضوي في مياه الصرف الصحي إلى نيتروجين الأمونيا.وفي الوقت نفسه، يستخدمون مصادر الكربون العضوي كمانحين للإلكترونات لتحويل NO2--N وNO3--N إلى N2، ويستخدمون أيضًا بعض مصادر الكربون العضوي ونيتروجين الأمونيا لتخليق مواد خلوية جديدة.لذا فإن الخزان ذو المستوى A لا يحتوي فقط على وظيفة معينة لإزالة المواد العضوية، مما يقلل الحمل العضوي للخزان البيوكيميائي اللاحق ذو المستوى O لتسهيل النترجة، ولكنه يعتمد أيضًا على التركيز العالي للمواد العضوية في مياه الصرف الصحي لإكمال عملية إزالة النتروجين وفي النهاية القضاء على التلوث التخثث النيتروجين.بعد الإجراء الكيميائي الحيوي لخزان المستوى A، لا تزال هناك كمية معينة من المواد العضوية ونسبة عالية من النيتروجين والأمونيا موجودة في مياه الصرف الصحي.من أجل زيادة أكسدة وتحلل المادة العضوية، وفي نفس الوقت، يمكن أن تتم عملية النترجة بسلاسة عندما تميل عملية الكربنة إلى الاكتمال، تم إعداد خزان كيميائي حيوي من المستوى O خصيصًا.
تتدفق النفايات السائلة من خزان المستوى A إلى خزان المستوى O عن طريق الجاذبية.تعتمد معالجة الخزان البيوكيميائي على المستوى O على البكتيريا ذاتية التغذية (البكتيريا الآزوتية)، والتي تستخدم مصادر الكربون غير العضوية الناتجة عن تحلل المواد العضوية أو ثاني أكسيد الكربون في الهواء كمصدر غذائي لتحويل نيتروجين الأمونيا في مياه الصرف الصحي إلى NO2--N و NO3-- N. يدخل جزء من النفايات السائلة من خزان المستوى O إلى خزان الترسيب للترسيب، بينما يتدفق الجزء الآخر عائداً إلى خزان المستوى A للتدوير الداخلي لتحقيق عملية إزالة النتروجين.يتم تركيب مواد الحشو في كل من الخزانات الكيميائية الحيوية من المستوى A وO، وتعتمد عملية المعالجة الكيميائية الحيوية بأكملها على الكائنات الحية الدقيقة المختلفة المرتبطة بالحشو لإكمالها.التحكم في الأكسجين المذاب في خزان المستوى A بحوالي 0.5 ملجم/لتر؛يجب التحكم في الأكسجين المذاب في الخزان الكيميائي الحيوي بمستوى O فوق 3mg/l، ويجب أن تكون نسبة الغاز إلى الماء 15:1.يتدفق جزء من النفايات السائلة من الخزان الكيميائي الحيوي من المستوى O إلى الخزان من المستوى A؛يتدفق جزء إلى خزان ترسيب التدفق العمودي لفصل المواد الصلبة والسائلة.بعد معالجتها في خزان التحميض للتحلل المائي، تدخل مياه الصرف الصحي إلى مفاعل الأكسدة/المفاعل الحيوي الغشائي MBR.تحت تأثير البكتيريا الهوائية، يمكن أن يتحلل معظم BOD5 المتبقي في مياه الصرف الصحي إلى ثاني أكسيد الكربون وH2O.بالإضافة إلى ذلك، يمكن أن يؤدي اعتراض الغشاء إلى إزالة المواد الصلبة العالقة والكائنات الحية الدقيقة المسببة للأمراض في الماء بشكل أفضل.تتدفق مياه الصرف الصحي بعد معالجة MBR إلى خزان المياه النظيفة وتفي بمعايير التصريف.
تتدفق النفايات السائلة بعد فصل الصلبة والسائلة في خزان الترسيب إلى خزان المياه الصافية ثم تدخل إلى معدات التناضح العكسي للمعالجة العميقة قبل تفريغها.
يتم رفع الحمأة المستقرة في خزان الترسيب جزئيًا إلى خزان المستوى A بواسطة جهاز تجريد الهواء للتدوير الداخلي؛ويتم رفع جزء منه إلى خزان الحمأة؛يتم نقل الحمأة الموجودة في خزان الحمأة بانتظام بواسطة شاحنات السماد لمعالجتها.

6، خصائص عملية معدات معالجة مياه الصرف الصحي المدفونة
عملية معالجة تحمض التحلل المائي + أكسدة التلامس البيولوجي + أكسدة التلامس البيولوجي + الترسيب + غشاء MBR + المعالجة البيولوجية بالتناضح العكسي المعتمدة في هذا التصميم تم تطبيقها على نطاق واسع في معالجة مياه الصرف الصحي المحلية، مع الخصائص الرئيسية التالية:
1. تحل عملية التحمض المائي محل خزان الترسيب الأولي ذو الوظيفة الواحدة، والذي يتمتع بالمزايا التالية مقارنة بخزان الترسيب الأولي: معدل إزالة مرتفع للمواد الصلبة العالقة، وزيادة قابلية التحلل البيولوجي لمياه الصرف الصحي، ويمكن أن يقلل من حمل المعالجة الهوائية اللاحقة؛له تأثير هضم مستقر على الحمأة، مما يقلل من إنتاج الحمأة في النظام.
2. الجزء البيوكيميائي الهوائي يعتمد عملية أكسدة التلامس البيولوجي، والتي لديها حمولة حجمية عالية وبصمة صغيرة.إنه يتميز بمزايا كل من طريقة الحمأة المنشطة وطريقة الأغشية الحيوية، وله تأثير علاج جيد، ومقاومة قوية للصدمات، وإدارة بسيطة ومريحة، واستهلاك منخفض للطاقة.
3. محتوى نيتروجين الأمونيا في مياه الصرف الصحي هذا مرتفع، ويجب مراعاة معالجة إزالة النتروجين من مياه الصرف الصحي.عملية تحمض التحلل المائي + عملية أكسدة التلامس البيولوجي المستخدمة في هذه العملية هي عملية نزع النتروجين ونزع النتروجين بنقص الأكسجين + الهوائية.أثناء العملية، يتدفق محلول النترجة الهوائية مرة أخرى إلى خزان التحلل المائي، وتحت تحفيز بكتيريا نزع النتروجين، يتم تحويل نيتروجين النترات ونيتروجين النتريت إلى نيتروجين ويتم فصلهما عن مياه الصرف الصحي.
4. اعتماد مواد حشو جديدة، تشكيل سريع للفيلم، عمر خدمة طويل، وتأثير علاج سريع؛
5. النظر بشكل كامل في احتمالية التلوث الثانوي والتقليل من تأثيره.
6. من خلال اعتماد التحكم المركزي والتشغيل الآلي، من السهل الإدارة والصيانة، مما يحسن موثوقية النظام واستقراره.
